溫馨提示：并非所有種類的制動軟管都需要進行屈撓疲勞試驗，而是只對用于車架與輪軸有相對運動部位的制動軟管總成，才需進行此項試驗。制動軟管進行屈撓疲勞試驗的方法及要求如下：

1、試驗設備：

制動軟管屈撓疲勞試驗設備主要由轉動部分和固定部分組成，設備示意圖見下圖1.轉動部分由可動水平連桿及轉盤組成，可動水平連桿的兩端通過軸承垂直安裝在轉盤上，轉盤的中心與軸承的中心相距101.6mm，固定部分為可調的非動水平連桿，非動水平連桿平行于轉盤中心在同一水平面內的可動水平連桿，兩個水平連桿上都裝有可平行安裝制動軟管總成的若干個接頭。轉盤以800r/min±10r/min的速率旋轉時，固定在可動水平連桿上的制動軟管端部也以此速率轉動，形成203.20mm±0.25mm的圓形軌跡，而制動軟管的另一端則固定不動。可動水平連桿上的接頭是封閉的，而非動水平連桿上的接頭應與液壓源連通，試驗設備的液壓源容積及管路設置不允許影響試驗結果，試驗中當制動軟管損壞而壓力下降到設定值時，試驗設備應能夠自動停機，同時記錄運轉時間及停機時管路中的系統壓力。

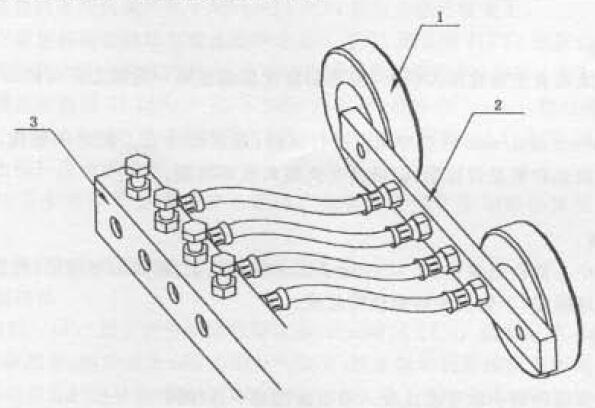

圖1 屈撓疲勞試驗機示意圖 其中：1——轉盤；2——可動水平連桿；3——固定水平連桿。

2、試驗準備

制造軟管進行屈撓疲勞試驗應作以下準備：

a）拆除外部的附件，如護套、安裝支架和日期環帶等；

b）將軟管總成置于垂直狀態，在軟管總成的下端懸掛576g±3g的砝碼，用一游標卡尺或類似的量尺測試軟管總成的自由長度，并予以記錄，精確到0.5mm；

c）將制動軟管總成安裝在屈撓疲勞試驗機上，其最小自由長度及松弛量應符合下表2中規定的數值，并測量如下圖2所示平行于轉盤軸線的投影長度。

表3 自由長度和松弛量

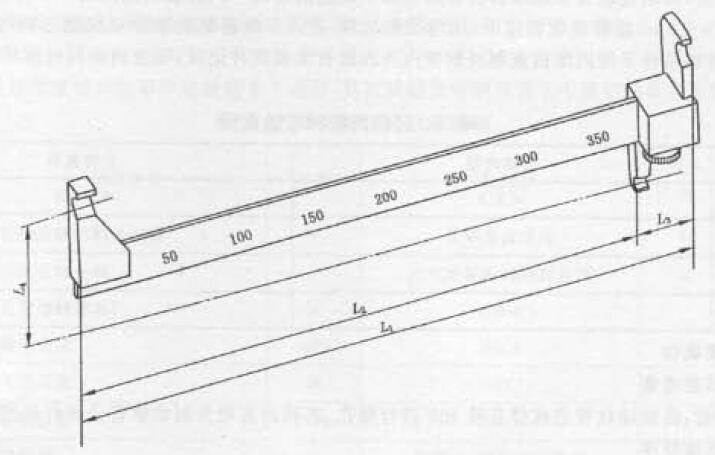

圖2 松弛量調整裝置  其中：L1——自由長度；L2——屈撓疲勞試驗長度；L3——松弛量；L4——100mm。

3、試驗程序

制動軟管屈撓疲勞試驗程序如下：

a）對管路系統施加靜壓力為1.62MPa±0.10MPa的規定的試驗介質（無空氣或氣體的蒸餾水或HZY3級制動液），并從系統中排出所有氣體；

b）驅動轉盤，使其以800r/min±10r/min的速率旋轉；

c）當制動軟管總成因泄漏引起壓力下降時，應終止試驗，記錄制動軟管總成壓力下降時的運轉時間和壓力，該運轉時間為屈撓疲勞壽命時間。

以上就是關于"制動軟管屈撓疲勞試驗方法及要求"的所有內容，如需要了解制動軟管的其他性能試驗方法及要求，可查閱相關標準。
