《JBT 8863-2017 蝶閥 靜壓壽命試驗規程》對蝶閥的靜壓壽命試驗的試驗方法、技術要求、試驗次數等進行了明確的規定，今天我們就來學習其中“技術要求”的部分內容。

標準對蝶閥靜壓壽命試驗的“技術要求”作了11項的規定，下面是詳細內容：

1、需進行靜壓壽命試驗的蝶閥，密封性能應符合GB/T 13297或GB/T 26480的規定。

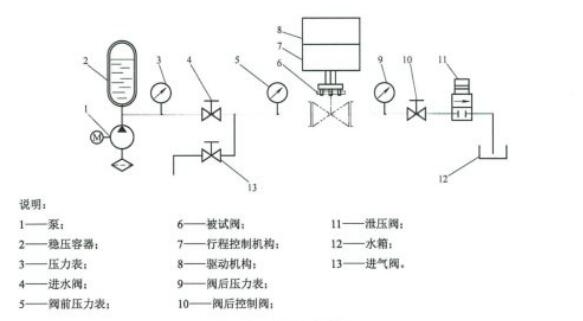

2、靜壓壽命試驗系統原理如下圖所示。

（蝶閥靜壓壽命試驗系統原理圖）

3、若蝶閥有流向要求，應以要求的流向安裝；沒有流向要求時，進出口端任意安裝。

4、無論蝶閥采用何種驅動方式操作，進行靜壓壽命試驗時，其所配帶的操作裝置應一同進行啟閉循環試驗。

5、試驗介質為水或氣體。

6、靜壓壽命試驗時，應按蝶閥到達關閉位置后，應將閘閥的出口側介質壓力泄壓；蝶閥由全關位置開啟時，其兩端的介質壓差為1~1.1倍的最大允許工作壓力或蝶閥的最大允許工作壓差（蝶閥工作壓差有限制時）；蝶閥關閉過程中，體腔內應充滿試驗介質并保持50%以上最大允許工作壓力或最大允許工作壓差（蝶閥工作壓差有限制時）。

7、靜壓壽命試驗時，應按蝶閥密封方式進行關閉操作。依靠關閉位置密封的蝶閥（限位型蝶閥），應由驅動裝置操作控制蝶閥的關閉位置；依靠力距控制密封的蝶閥（力距型蝶閥），應由驅動裝置輸出力矩控制蝶閥的關閉狀態。以全關保持密封位置為起點，閥門的開度應達到其實際開度的90%以上。試驗時，行程位置的重復角度偏差應不超過1°。

8、蝶閥的操作力矩，限位型蝶閥為關閉到位時的操作力矩；力矩型蝶閥為密封性能試驗時，可以保持密封性能的情況下，測量所得到的啟閉操作力矩。

9、靜壓壽命試驗過程中，金屬-非金屬彈性密封副的蝶閥，每啟閉循環500次，進行一次密封性能和操作力矩的檢查；金屬-金屬密封副的蝶閥，第啟閉循環200次，進行一次密封性能檢查。密封性能合格后，繼續試驗。雙向密封的蝶閥，應兩個方向都進行密封性能試驗。

10、啟閉循環試驗期間，若操作機構的輸出力矩不滿足蝶閥密封性能，允許調整操作機構的力矩。手動或蝸輪桿機構操作的蝶閥，施加在手柄或手輪上的操作力不得超過360N；電動、液動、氣動或其他電-液氣聯動裝置操作的蝶閥，用其他配帶操作機構調整操作力矩，不得更換執行機構進行試驗。

11、靜壓壽命試驗記錄參見附錄A。

附錄A

（資料性附錄）

靜壓壽命試驗記錄

靜壓壽命試驗記錄見表A.1。

表A.1 靜壓壽命試驗記錄

以上就是“關于蝶閥靜壓壽命試驗時的11個技術要求”的所有內容了，有興趣的朋友可以參閱《JBT 8863-2017 蝶閥 靜壓壽命試驗規程》，了解更多內容！
