為某超低溫閥門制造企業生產的閥門流量流阻試驗裝置。

這是一套大型流量流阻測量裝置，主要用于對用戶新設計的超低溫閥門進行流量流阻測試。

設備主要技術指標：

1）試驗閥門規格范圍：DN2~DN125；

2）試驗介質：水；

3）試驗閥門種類：調節閥、其他閥門；

4）閥門連接形式：螺紋連接、法蘭連接；

5）閥門安裝方式：直通閥門；

6）流量測試范圍：0.7-370m3/h 全量程覆蓋；

7）流量測試精度：優于 0.5%；

8）管道及閥門設計壓力：

DN20 以上規格得管道及閥門：1.0MPa；

DN15 及以下規格得管道及閥門：不低于 1.6MPa。

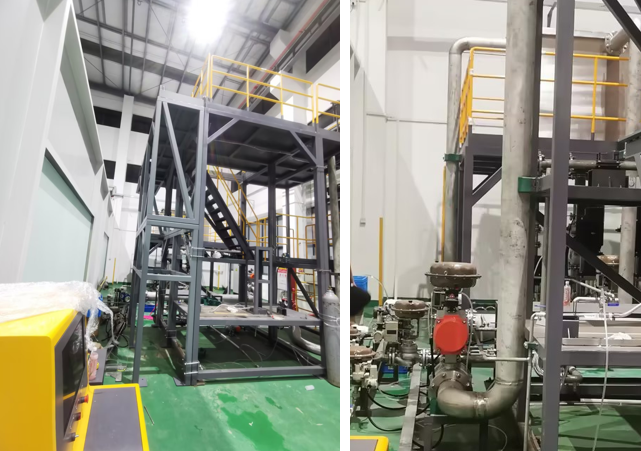

設備參考圖片：
