為華北石油榮盛機械公司定制的水壓動力單元兩臺。

該水壓動力單元設計最大使用壓力 200 MPa，采用框架式結構，具有體積小、重量輕、操作簡單、安全可靠等設備。

該水壓動力單元采用美國氣動增壓泵，以壓縮空氣為驅動力源，最高輸出壓力可達 220MPa，輸出壓力無級調節。

設備主要技術參數：

a）試驗介質：水、油；

b）試驗路數：1 路；

c）驅動空氣壓力：≤0.7MPa；

d）驅動空氣消耗：1.0Nm3/min@6.5bar；

e）最大使用壓力：200MPa；

f）設備外形尺寸：500*500*500mm。

設備操作程序：

1）將液箱加滿液體。

2）關閉氣源閥門，氣源接到驅動空氣入口，氣源壓力不得大于 10Kgf/cm2。

3）將被測試工件連接到試壓裝置。

4）打開氣源開關。

5）緩慢調節三聯件中的調壓閥，使輸出壓力慢慢升高，同時觀測液壓壓力表的壓力變化，當壓力達到需要壓力時，便停止調壓閥的調節。

6）如果待測試產品中有氣體需要排放干凈，可以在升壓開始時，打開卸壓閥排氣。

7）如果泵的工作頻率過高或過低，根據實際需求調節工作頻率從而實現壓力的緩慢上升或更快上升。

8）測試完畢后，先關閉氣源開關，然后打開卸荷閥，便可實現系統卸壓。

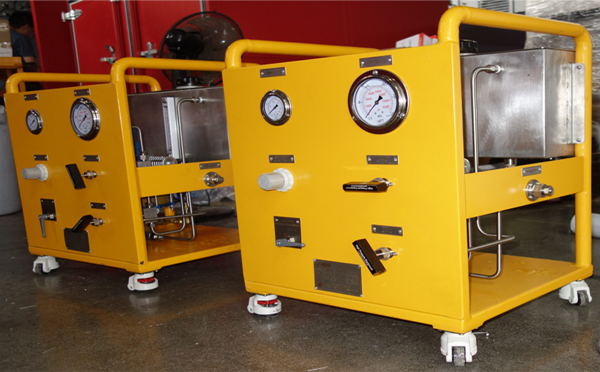

設備參考圖片：
