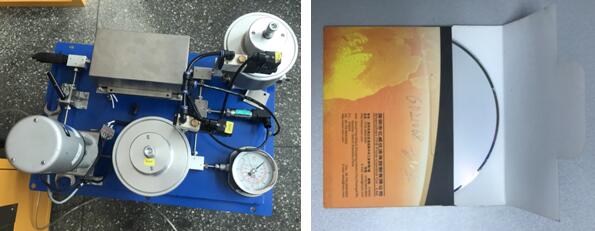

為斯倫貝謝定制的液壓模塊。

液壓模塊分水路輸出模塊和油路輸出模塊；水路輸出模塊，用于工件打壓，原 2 路輸出，現新增 1 路，獨立控制，最大輸出壓力為 140MPa；油路輸出模塊，用于工件（液壓驅動流量閥）的液壓驅動；

軟件功能：主界面操作，實時曲線顯示，產品信息查詢，歷史數據查詢，實時數據查詢

1）增加自動升壓、保壓、泄壓功能；升壓部分涉及到不同回路，不同壓力，多級升壓功能，保壓時由系統自動判斷壓降；

2）主界面顯示簡單設備原理圖，控制程序在 S7-300PLC 里面完成，上位機程序參與采集 PLC 的數據及保存采集上來的數據和下達 PLC 程序執行命令，同時需要編寫 PLC 程序；

3）數據保存文件采用 ACCESS 數據庫；

4）所有傳感器數據曲線顯示在同一個波形圖里面；

5）產品信息查詢及導出數據功能；

6）歷史數據查詢功能；

7）實時數據查詢即顯示前 30min 數據功能；

8）上位機程序只在本地單獨控制此打壓設備，不支持遠程控制和傳輸數據；

9）支持之前老設備的測試數據，在新系統里面調用查看；

液壓模塊主要參數：

1）試驗介質：清水

2）試驗壓力：Max.140MPa

3）輸出回路：水路：1 路，獨立控制與信號采集；

4）壓力測試精度：±0.5%F.S（壓力傳感器精度，參照原模塊中的壓力傳感器或用戶提供的傳感器精度）；

5）新增水路模塊結構方式與原壓力模塊一致，采用面板安裝方式對元器件進行布置，并固定在墻上，便于操作，壓力管道走向應規范。
