為某石油裝備技術有限公司定制的 2 套液動平板閥控制系統（1 控 18）。

該液動平板閥控制系統主要用于地面井口的壓裂酸化作業，通過此控制系統可實現就地手動液壓換向閥控制管匯中的 18 套液控液動閘閥的開啟和關閉。

系統采用撬體集裝箱式結構，配置電動液壓泵、蓄能器、電控箱、筆記本電腦、液壓軟管（含軟管轉運箱）、電纜卷盤及其他液壓元件等，全部整合在撬體內。整套控制系統操作方便，性能穩定可靠。

本設備滿足－29℃～+60℃ 氣候條件及油田地區施工作業要求，整套裝置設計先進、布局合理，使用可靠，維護方便。產品符合油田現場HSE標準，設計、制造、驗收符合國家相關行業標準。

系統主要技術參數：

1）環境溫度：-29℃~60℃；

2）電機泵組：6L/min、21MPa、AC380V、50Hz、3KW ；

3）額定工作：21MPa（輸出到執行器工作壓力可調壓閥設定）；

4）控制工位：18 工位，36 個液壓接口；

5）就地控制方式：手動液壓換向閥操作（通過手推動操作桿來控制開關）；

6）液壓軟管：35MPa、50米長；

7）供電電纜：三相五線制 50 米長，整合電纜卷盤，手收動收卷；

8）蓄能器容積：40L*8；

9）油箱容積：1000L；

10）液動執行器液壓接口：1/2NPT（F）；

11）液壓油規格：32# 抗磨液壓油（根據使用環境溫度選擇牌號）；

12）液控箱結構：框架式撬裝結構；

14）防護等級：戶外防雨防塵（液壓站及電氣）；

15）防爆等級：ExdIIBT4。

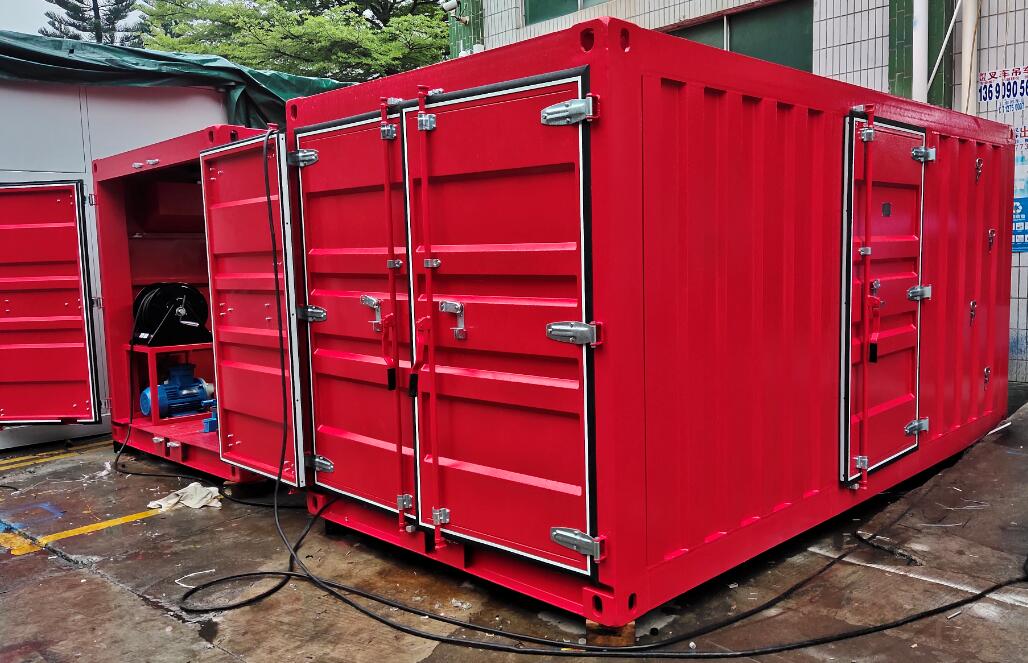

設備參考圖片：
