為石化機械某管件分廠定制的多路旋塞閥液控箱。

多路旋塞閥液控箱用于遠程控制多個旋塞閥的開關。可通過在控制箱操作面板上操作手動換向閥實現對液動旋塞閥的遠程控制，也可以在遠程控制電腦界面上操作控制旋塞閥開關，即近程控制和遠程控制。

系統采用集裝箱式封閉結構，配置電動液壓泵、蓄能器、控制柜、液壓軟管卷盤（含液壓軟管）、電纜卷盤及其他液壓元件等，全部整合在集裝箱內。控制面板或電腦控制界面上均可實時顯示系統壓力、工作壓力、電源狀態和閥門的開關狀態顯示等。

設備主要技術指標：

1）環境溫度-29℃～+50℃；

2）旋塞閥數量：2、4、8、10等多種可選配；

3）電機：AC380V50Hz5.5KW；

4）控制箱供電電源線：50m；

5）最大工作壓力：25MPa（滿足輸出10～25MPa壓力可調，通過調壓閥調節設定）；

6）操作方式：就地手動（手動換向閥操作）+PLC+遠程電腦（遠程操作）；

7）遠程控制距離：100米專用信號傳輸線，適合野外作業；

8）電器防爆等級：ExdIIBT4，防護等級IP65；

9）使用工況：油氣田壓裂施工現場；

10）設備類型：野外移動密閉房式，金屬對開門結構。

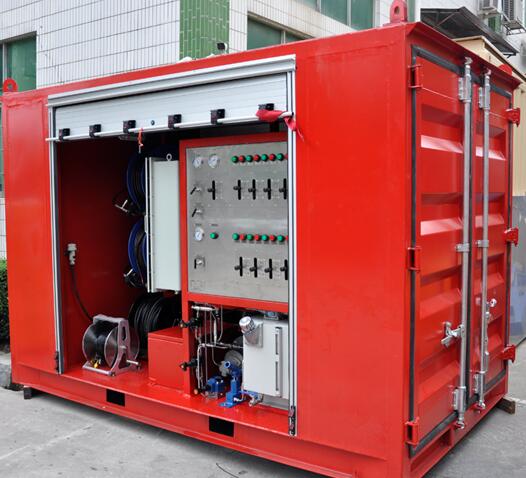

設備參考圖片：
