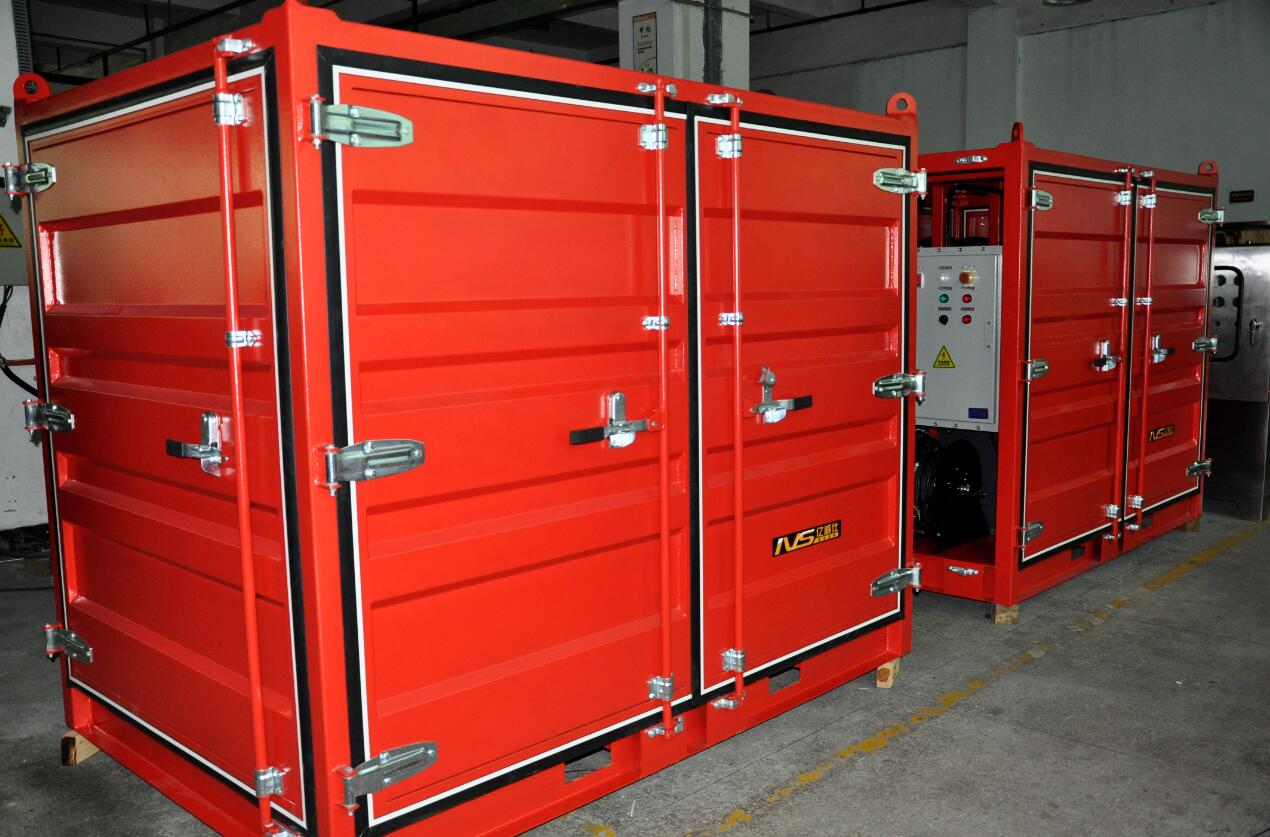

為某石油裝備技術有限公司生產的 5 套液動平板閥控制系統（1 控 4）。

分流管匯控制系統用于地面井口的壓裂酸化作業，通過此控制系統可實現就地手動液壓換向閥控制管匯中的 4 套液控液動閘閥的開啟和關閉。

系統采用撬體集裝箱式結構，配置電動液壓泵、蓄能器、電控箱、筆記本電腦、液壓軟管卷盤（含液壓軟管）、電纜卷盤及其他液壓元件等，全部整合在撬體內。整套控制系統操作方便，性能穩定可靠。

本設備滿足 -29℃～+60℃ 氣候條件及油田地區施工作業要求，整套裝置設計先進、布局合理，使用可靠，維護方便。產品符合油田現場HSE標準，設計、制造、驗收符合國家相關行業標準。

系統主要技術參數：

1、環境溫度：-29℃~60℃；

2、電機泵組：6L/min、21MPa、AC380V 50Hz 3KW；

3、額定工作：21MPa（輸出到執行器工作壓力可調壓閥設定）；

4、控制工位：4工位，8個液壓接口；

5、就地控制方式：手動液壓換向閥操作（通過手推動操作桿來控制開關）；

6、液壓軟管： 35MPa、50米長，整合軟管卷盤，手收動收卷；

7、供電電纜：三相五線制 50米長，整合電纜卷盤，手收動收卷；

8、蓄能器容積：40L*2；

9、油箱容積：200L；

10、液動執行器液壓接口：1/2NPT（F）；

11、液壓油規格：抗磨液壓油（根據使用環境溫度選擇牌號）；

12、液控箱結構：框架式撬裝結構；

13、液控箱尺寸：長*寬*高=約2450*1650*1950mm；

14、防護等級：戶外防雨防塵（液壓站及電氣）；

15、防爆等級：Ex dIIBT4。
