為河北某石油裝備公司定制的ESD控制面板。

該ESD控制面板是根據甲方技術要求而針對性設計，完成本技術方案。滿足井口地面安全閥控制系統的邏輯控制和生產測試需求。

設備主要由氣源回路、先導控制回路、液壓主回路和SSV 控制回路組成。可分別控制 4 個安全閥的打開和關閉。系統通過 2 臺氣驅液泵（氣動手動泵操作功能）為安全閥觸動器提供液壓控制源，液壓系統最大控制壓力為：3,000PSI；驅動源為壓縮空氣，氣壓回路最大工作壓力為145PSI，ESD控制面板應急情況下在接受到感應信號（本地ESD開關、遠程ESD信號、易熔塞、高壓/低壓先導閥動作信號）后釋放觸動器的壓力，達到關閉安全閥。

ESD控制面板由氣源過濾器、氣壓壓力表、氣壓減壓閥、中繼閥、球閥、油箱、液壓過濾器、氣驅液泵、手動泵、單向閥、液壓蓄能器、液壓減壓閥、安全閥、先導控制閥件及指示儀表等組成。設備布局合理，高壓管路采用不銹鋼管線，采用國外進口的高壓管線和接頭，美觀耐用；主要元器件均選用國外進口產品，性能先進可靠。控制柜體采用304系列不銹鋼板制作，防雨、防塵、耐腐蝕，密封性能達到IP65。

設備主要參考以下標準制作：

API RP 14C；API RP 14D；API RP 14F；API RP 550；ASTM A269-07；

SY／T 6276；GB/T 7932；GB/T 3766；GB/T 14039 等。

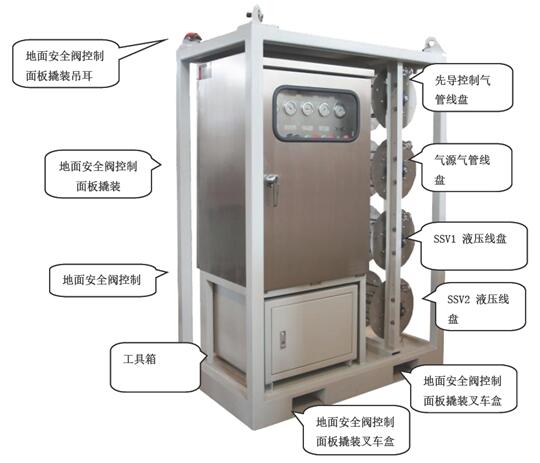

設備參考圖片：
